产品概述


标准参数

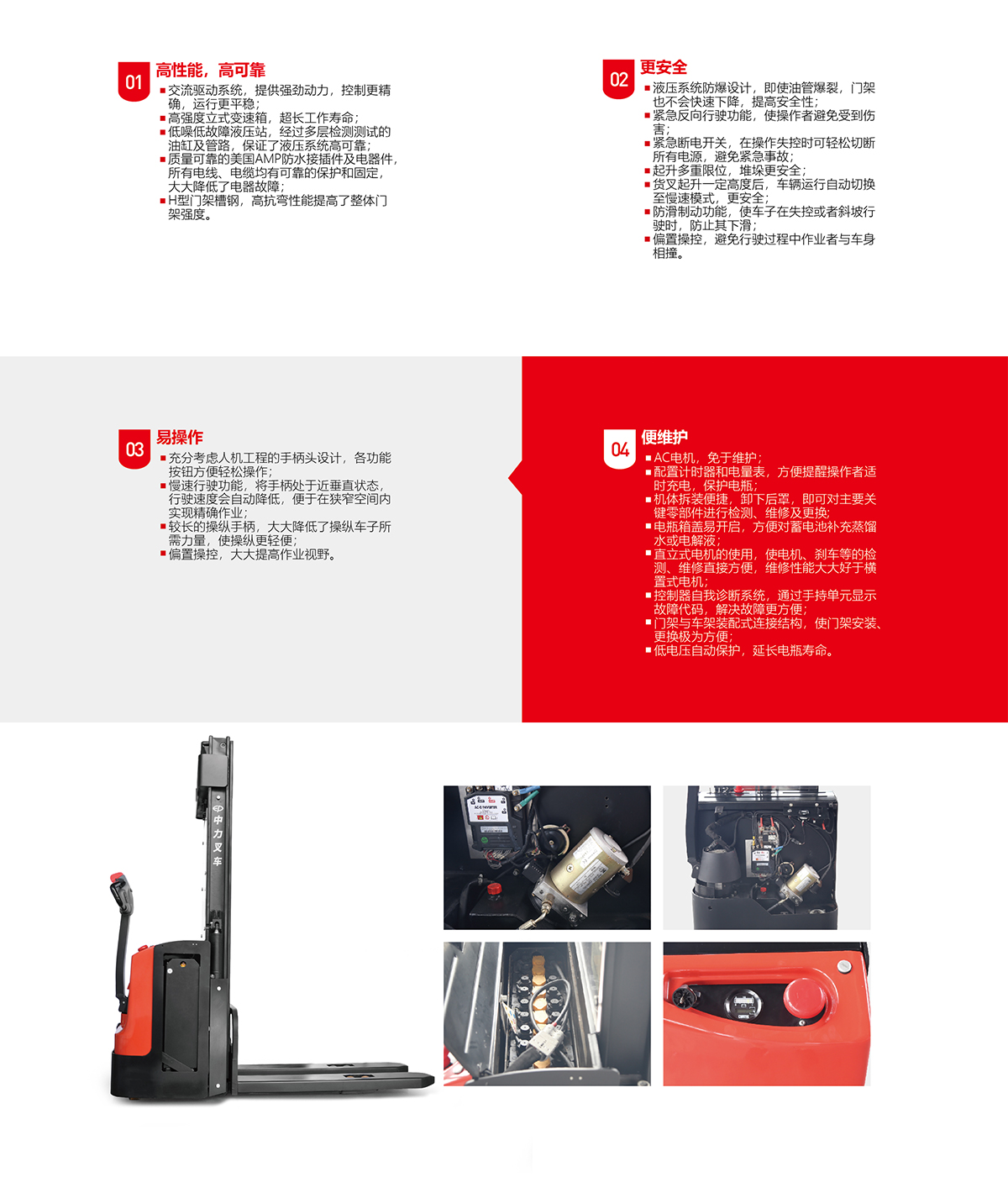

特征
1.1 |
品牌 |
|
中力 |
中力 |
中力 |
1.2 |
型号 |
|
ES14-14WA |
ES16-16WA |
ES12-12WA |
1.3 |
动力型式 |
|
电动 |
电动 |
电动 |
1.4 |
操作类型 |
|
步行式 |
步行式 |
步行式 |
1.5 |
额定载荷 |
Q (kg) |
1400 |
1600 |
1200 |
1.6 |
载荷中心距 |
c (mm) |
600 |
600 |
600 |
1.8 |
承载长度 |
x (mm) |
693 |
693 |
688 |
1.9 |
轴距 |
y (mm) |
1305 |
1305 |
1225 |
重量
2.1 |
自重(含电瓶) |
kg |
1050 |
1070 |
950 |
轮胎,底盘
3.1 |
轮胎类型,驱动轮/承载轮(转向轮) |
|
聚氨酯/聚氨酯 |
聚氨酯/聚氨酯 |
聚氨酯/聚氨酯 |
3.2 |
驱动轮尺寸(直径×宽度) |
|
Ф230×75 |
Ф230×75 |
Ф230×75 |
3.3 |
承载轮尺寸(直径×宽度) |
|
Ф85×70 |
Ф85×70 |
Ф85×70 |
3.4 |
平衡轮尺寸(直径×宽度) |
|
Ф130×55 |
Ф130×55 |
Ф130×55 |
尺寸
4.2 |
门架下降后的最低高度 |
h1 (mm) |
2030 |
2030 |
1970 |
4.3 |
自由起升高度 |
h2 (mm) |
100 |
100 |
100 |
4.4 |
标配门架最大起升高度 |
h3 (mm) |
2912 |
2912 |
2912 |
4.5 |
起升最高时的门架高度 |
h4 (mm) |
3465 |
3465 |
3420 |
4.9 |
操作位置手柄杆最小/最大高度 |
h14 (mm) |
715/1200 |
715/1200 |
715/1200 |
4.15 |
货叉下降后高度 |
h13(mm) |
88 |
88 |
88 |
4.19 |
整车长度 |
l1 (mm) |
1940 |
1940 |
1826 |
4.20. |
到货叉垂直面的长度 |
l2 (mm) |
787 |
787 |
676 |
4.21 |
整体宽度 |
b1/ b2 (mm) |
800 |
800 |
800 |
4.22 |
货叉尺寸 |
s/ e/ l (mm) |
60/170/1150 |
60/170/1150 |
60/170/1150 |
4.24 |
挡货架外宽 |
b3 (mm) |
680 |
680 |
680 |
4.25 |
货叉外宽 |
b5 (mm) |
550/685 |
550/685 |
550/685 |
4.34.1 |
托盘为 1000 × 1200交叉的通道宽度 |
Ast (mm) |
2465 |
2465 |
2333 |
4.34.2 |
托盘为800 × 1200交叉的通道宽度 |
Ast (mm) |
2440 |
2440 |
2303 |
4.35 |
转弯半径 |
Wa (mm) |
1589 |
1589 |
1463 |
性能参数
5.1 |
行走速度,满载/空载 |
km/ h |
5.0/5.5 |
5.0/5.5 |
5.0/5.5 |
5.2 |
起升速度,满载/空载 |
m/ s |
0.13/0.16 |
0.13/0.16 |
0.10/0.16 |
5.3 |
下降速度,满载/空载 |
m/ s |
0.22/0.13 |
0.22/0.13 |
0.19/0.18 |
5.8 |
最大爬坡度,满载/空载 |
% |
8/16 |
8/16 |
8/16 |
5.10. |
行车制动类型 |
|
电磁制动 |
电磁制动 |
电磁制动 |
电动机,动力单元
6.1 |
驱动电机额定功率 S2 60分钟 |
kW |
1.1 |
1.1 |
1.1 |
6.2 |
起升电机额定功率 S3 15% |
kW |
3 |
3 |
2.2 |
6.4 |
电瓶电压/标称容量K5 |
V/ Ah |
24V/210Ah |
24V/230Ah |
24V/210Ah |
驱动/起升机构
其他参数
10.5 |
转向类型 |
|
机械转向 |
机械转向 |
机械转向 |
10.7 |
噪音等级 |
dB (A) |
74 |
74 |
74 |
若有技术参数或配置的改进,恕不另行通知,所示图表可能含非标配置。
