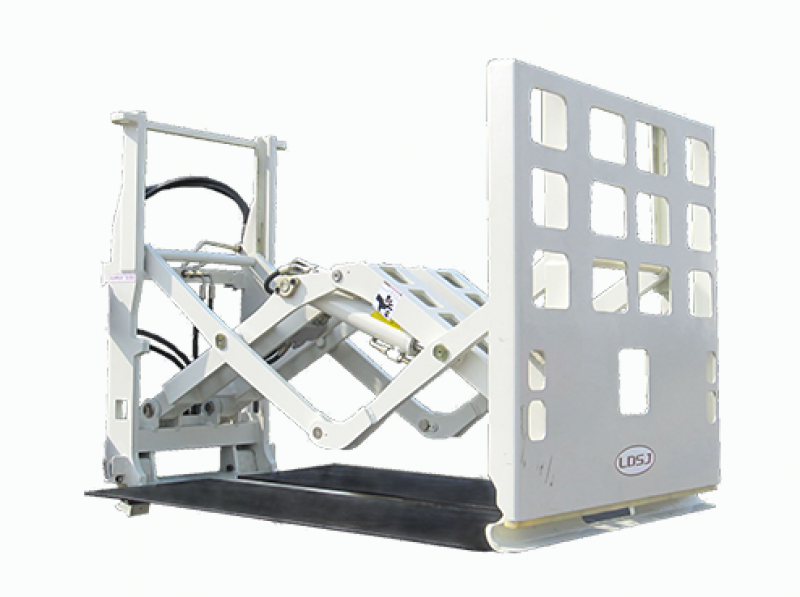

合力快装式推拉器
产品介绍 •
合力快装式推拉器
产品介绍
属具产品重要部件配置
液压系统方面：推出油缸采用活塞缸形式，结构简单，便于加工、维修；密封件全部采用NOK系列产品，质量可靠；溢流阀采用原装进口阀芯，高压胶管采用高性能进口胶管。
结构件方面：叉板及连接板采用高强度板材，可以满足使用要求。
机械性能方面：通过溢流阀控制两组油缸，实现货物的推出、拉回动作，视野良好。
规格参数
|
型号 |
承载能力@ 载荷中心 (kg@mm) |
安装等级 |
适配叉车 |
前推板高度 ×宽度B×A (mm) |
推出行程C (mm) |
自重(kg) |
失载距ET (mm) |
叉板长度 ×宽度D×C (mm) |
叉板外侧 间距E (mm) |
水平重心CGH (mm) |
|
TL16L-A1 |
1600@500 |
Ⅱ |
1-2.5t |
920×1014 |
1230 |
360 |
200 |
1235×455 |
1012 |
270 |
|
TL20L-B1 |
2000@500 | Ⅲ | 3-4.5t |
920×1014 |
1230 | 410 | 215 | 1235×455 | 1012 | 293 |
备注：
1、实际的叉车/属具综合承载能力请从叉车厂方获得。
2、要求叉车需增加1组附加油路。
3、快装式推拉器配标准型货车。
流量及压力要求
| 型号 | 压力值（Bar） | 流量值（L/min） | ||
| 最大 | 最小 | 推荐 | 最大 | |
| TL**L | 160 | 15 | 26 | 38 |
